MCD表格
系统功能说明 > 填写 > MCD表格
适用版本 : 供应商平台简易版，供应商平台基本版。
功能简介
本功能为原MCD表格的优化版本，将原本分页式的填写步骤变更为更精简的的填写界面，使操作更便利，有效提高填写效率。目前新旧版本的MCD表格功能为并行开放使用，若有在任一个版本下进行操作，两边的资料数据都会同步进行更新。
MCD为Material Composition Declaration(材质组成宣告)的缩写，提供申报物料的承诺书、限用物质的检测结果、成分等佐证信息。
在本功能中您可以依条件查询有关的MCD表格，并依管理需求查阅MCD表格内容、更新MCD表格资料或是导出资料清单。
查询说明
查询条件字段
您可以设定多个不同的查询条件，查询特定范围的MCD表格记录，相关设定如下面说明：
| 字段名称 | 字段说明 | 备注 |
|---|---|---|
| 系统厂 | 此字段显示与本记录来源系统厂名称 | 当启用跨系统厂回复特性，可以利用本字段区分不同来源系统厂 |
| 料号 | 又称[品号]或[IPN]，为零件或物料的编码， 通常与ERP系统一致 | |
| 品名 | 物料名称， 通常与ERP系统一致 | |
| 规格 | 物料规格， 通常与ERP系统一致 | |
| MPN | Manufacturer Part Number的缩写，指[制造商料号] | |
| 制造商 | 物料之制造厂商 | |
| 系列名称 | 同一类型的物料，拆解内容也相同而做的系统名称设定 (此为在ezGPM.NET平台中定义) | |
| 审核状态 | MCD表格或表单目前的审核进度，共分做七种情况 | 相关状态之定义请参阅：审核状态 |
| 回复期限 | 依[厂商通知设定]组态内容(发布/重启发布后X天内应回复；审核退回后Y天内应回复；若有更新周期，应于Z天前提醒)计算出来。例： 2019/4/10 | |
| 更新日期 | 本记录最近一次更新时间 | |
| 系列实体料号 | 系列料件所参照之实体料号名称 |
字段说明-审核状态
MCD表格或表单目前的审核进度，共分做七种情况:
- 新案件：中心厂新发布的MCD表格或表单 。
- 审核中：供应商已填写完成并送出审核的MCD表格或表单。
- 通过：中心厂已审核通过的MCD表格或表单。
- 系列通过：基于系列料件审核通过的MCD表格或表单。
- 退回：中心厂审核后以退回处理的MCD表格或表单。
- 改版退回：因为改版而需重新填写MCD表格或表单，尚未送审。
- 改版审核中：MCD表格已改版完成并送出审核的MCD表格或表单。
上面各项查询条件可以不做特别设定(查询全部资料)，或设定1个以上的多个条件，系统将找出符合所有条件的特定资料。设定完成后点击
键即可查询。如果想要清除所有已设定的查询条件，可以点击
重新设定。

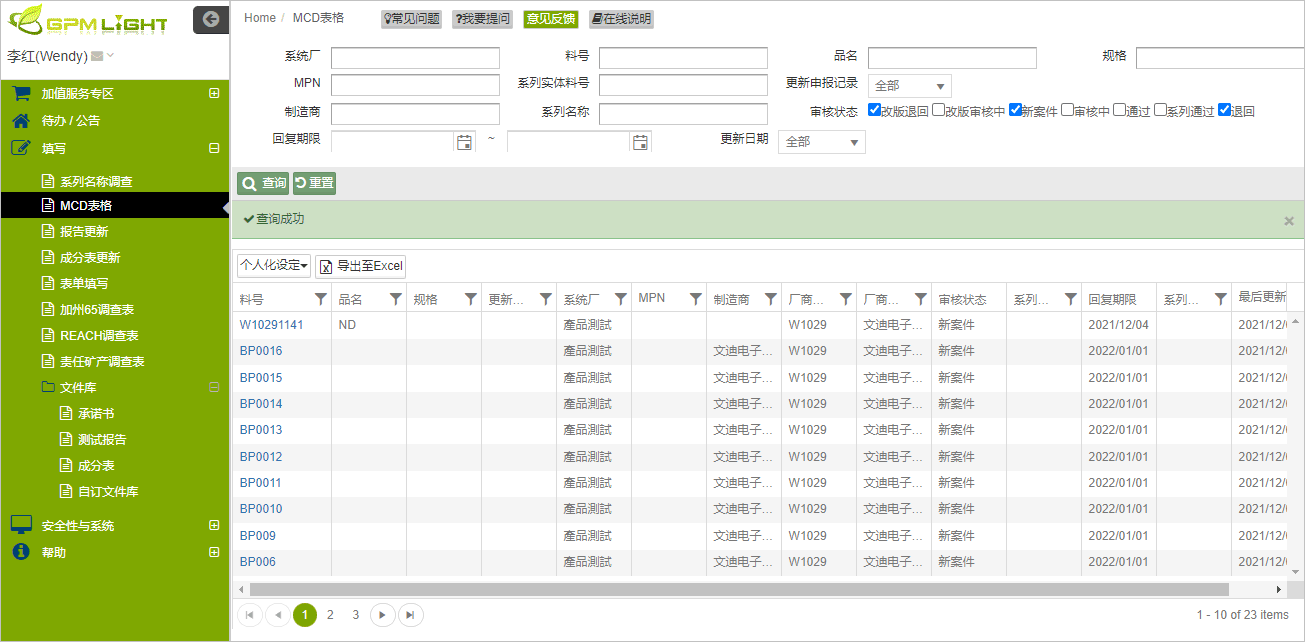

查询结果
MCD表格的查询结果将呈现在右下方的表格中，您可以依据需求针对个别记录处理，也可依下列方式操作：
- 如果需要依特定字段排序，可以点击选定字段的标题。
- 如果希望依特定条件筛选资料，可以点击标题字段右侧的过滤键
，设定个别条件为查询结果做进一步筛选。 - 或是点击表格上方的
将查询结果导出成Excel文件。
如果想了解详细的查询功能操作，请参阅 操作界面说明。
主页面
命令列说明
| 按键名称 | 功能说明 | 备注 |
|---|---|---|
| 离开 | 离开当前查看页面，返回MCD清单页面 | |
| 复制 | 复制当前所查看的MCD表格 | |
| 模版下载 | 点击[模版下载]，于下拉框选择所需的MCD模版，系统将自动下载模版。 | 有开启MCD Excel导入才会显示 |
| 导入 | 通过在Excel中填写子零件拆解信息，以及关联的测试报告、成分表信息，再将MCD Excel档和成分表、测试报告电子档(PDF)打包压缩成ZIP档，通过汇入ZIP档的方式，可一次建立多个拆解、测试报告以及成分表，并将测试报告、成分表与拆解之间建立引用关系。 | 有开启MCD Excel导入才会显示 |
| 编辑者修改历程 | 可查看MCD表格的修改历程，内容[企业名称]、[用户]、[变动时间] | |
| 保存 | 保存当前填写的资料 | |
| 送审 | 将MCD表格送审 |
字段说明
1.基本信息
| 字段名称 | 字段说明 | 备注 |
|---|---|---|
| 料号 | 又称[品号]或[IPN]，为零件或物料的编码， 通常与ERP系统一致 | |
| 品名 | 物料名称， 通常与ERP系统一致 | |
| 规格 | 物料规格， 通常与ERP系统一致 | |
| MPN | Manufacturer Part Number的缩写，指[制造商料号] | |
| 制造商 | 物料的制造厂商 | |
| 厂商代码 | 供应商代码 | |
| 厂商名称 | 供应商名称 | |
| 规范要求 | MCD表格要求规范的名称 | 可点击查阅 |
| 系列实体料号 | 系列料件所参照的实体料号名称 | 点击[查看所有料号]查看所有关联的系列实体料号 |
| 厂商说明 | 本次MCD表格回复时要填写的说明事项 | |
| 前次厂商说明 | 本MCD表格上一次送件时的说明事项 | 只读 |
| 审核说明 | 系统厂审核本MCD注记的说明事项 | 只读 |
2.上传承诺书
本页面主要字段内容来自选取的文件库-承诺书内容
| 字段名称 | 字段说明 | 备注 |
|---|---|---|
| 审核状态 | 承诺书目前的审核进度 | |
| 文件标题 | 承诺书的文件标题 | |
| 宣告范围 | 承诺书中保证的范围，可分为RoHS、REACH、国际原厂宣告…等 | |
| 必填 | 承诺书是否必须缴交 | |
| 模版 | 若系统厂有提供模版文件，会于此字段显示，点击文件名即可下载 | |
| 引用文件库 | 于可字段进行引用及新增承诺书操作，完成后承诺书资料会显示于此处 | |
| 版本 | 承诺书来源，可分为原厂、中心厂、供应商 | |
| 文件 | 文件附档，用于上传或下载文件 | 点击文件名可下载档案 |
| 文件日期 | 承诺书文件的日期，也作为要求承诺书更新的基准 | 当开启承诺书效期管理时才会显示 |
| 可忽略拆解宣告 | 此承诺书是否可替代填写拆解资料 | |
 | 当MCD表格被退回时，若供应商需要修改审核通过的承诺书，可点击【取消通过注记】按钮。 |
3.拆解资料
| 字段/按键名称 | 字段说明 | 备注 |
|---|---|---|
 | 新增拆解 | |
 | 将以建立完成的成分表资料导入 | |
 | 复制拆解资料 | |
 | 套用MCD的建议拆解规则来建立拆解 | |
 | 将选取的多笔拆解资料删除 | |
 | 点击后所有拆解都自动申报不含有[保证]物质 | |
| 子零件名称 | 拆解之零件名称 | |
| 拆解名称 | 拆解部位之名称 | |
| 主料 | 是否为主料 | |
| 材质 | 一般对大自然各种材质的分类， 例：metal、plastic、chemical等。系统厂进行[规范设定]时，可针对特定材质类别设定[恕限值]标准 | |
| 重量(g) | 拆解部位之重量，以g为单位 | |
| 除外条款 | 选取的除外条款 | |
| 原材制造商 | 拆解部位之原料制造厂商，例：奇美、中钢。与[材质型号]和[文件日期]组为成分表唯一值 | |
| 材质型号 | 点击即可连结至所引用的成分表页面 | |
| 均质材料 | 无法再藉由机械方法将元件拆离成不同的单一材料 | |
| 机密成分(%) | 成分表中所注明之机密成分(Trading secret) 之重量百分比 | |
| 报告号码 | 点击即可连结至所引用的测试报告页面 | |
| 物质符合状态 | MCD 表格要求规范与本项拆解内引用之成分表、测试报告的比对结果 | |
| 最后更新日期 | 本项拆解信息的最近一次更新日期 |
编辑拆解页面
字段说明
1.填写基本资料
| 字段名称 | 字段说明 | 备注 |
|---|---|---|
| 子零件名称 | 拆解之零件名称 | 必填 |
| 拆解名称 | 拆解部位之名称 | 必填 |
| 材质类别 | 一般对大自然各种材质的分类， 例：metal、plastic、chemical等。进行[规范设定]时，可针对特定材质类别设定[恕限值]标准 | |
| 拆解重量(g) | 拆解部位之重量，以g为单位 | 必填且不可为0 |
| 除外条款 | [一般规范]外的豁免条款，检测结果超过标准时需引用以放宽标准。若超过恕限值却未引用除外条款，则无法通过系统检核 | |
| 拆解规范 | 填写[MCD表格]时，若某拆解不适用该料号的规范，可自行在拆解上选定拆解规范，常见拆解规范有：包装材指令、电池指令。透过[组态设定]设定[MCD表格]可适用的[拆解规范] |
2.上传成分表
本页面主要字段内容来自选取的文件库-成分表内容
| 字段/按键名称 | 字段说明 | 备注 |
|---|---|---|
| 材质型号 | 原材料的型号，例： ABS PA-757塑胶、JIS G3506 SWRH 42A硬钢线材。与[原材制造商]组为成分表的唯一值。于此字段下拉选取于文件库建立好的对应成分表 | 只能引用一份成分表 |
| 新增一份新的成分表，引用于此处 | 只能引用一份成分表 |
| 规则说明 | 鼠标游标移至此文字，会显示相关注意事项说明 | |
 | 删除引用的成分表 | |
| 原材制造商 | 拆解部位的原料制造厂商，例： 奇美、中钢。与[材质型号]组为成分表唯一值 | |
| 均质材料 | 无法再用机械方式将元件拆解成不同的单一材料 | 点击可连接到均质材料编辑页面 |
| 文件日期 | 引用文件库-成分表的文件建立日期 | |
| 文件 | 引用文件库-成分表所附加的实体文件名称 | 引用成功后，点击文件名即可下载 |
| 含冲突金属 | 显示是否含有冲突金属 |
3.上传测试报告
本页面主要字段内容来自选取的文件库-测试报告内容
| 字段/按键名称 | 字段说明 | 备注 |
|---|---|---|
| 查看检测物质 | 点击后可查看MCD表格必须检测的有害物质项目，测报需提供这些物质的检测资料。 | |
| 报告号码 | 测试报告的编号，于此字段下拉选取于文件库建立好的对应测试报告 | 可引多份测试报告/测试部位 点击可连接到测试报告编辑页面 |
| 显示过期测报 | 系统预设不显示已过期的测报，勾选后即会显示全部测报，包含已过期的测报 | |
| 新增一份新的测试报告，引用于此处 | 可引用多份测试报告/测试部位 |
| 规则说明 | 鼠标游标移至此文字，会显示相关注意事项说明 | |
| 测报日期 | 执行测试的日期，也作为要求报告更新的基准 | |
| 检测单位 | 执行测试的检测单位 | |
| 样品名称 | 供应商实际拿去测试单位测试的样品名称 | |
| 样品型号 | 供应商实际拿去测试单位测试的样品型号 | |
| 文件 | 引用文件库-测试报告的文件实体文件名称 | 引用成功后，点击文件名即可下载 |
| 测试部位 | 检测单位执行测试的部位名称 | 点击可连接到测试部位编辑页面 |
| 改版号 | 测试部位改版编号 | |
| 最新版 | 测试部位是否为最新版 | |
| 测试项目类别 | 本测报所依据的测试类别，如: RoHS 2.0 |
4.申报规范中保证物质
勾选及表示对保证物质进行宣告。
| 字段/按键名称 | 字段说明 | 备注 |
|---|---|---|
| 查看保证物质 | 点击可查看MCD表格[管理级别]为[保证]的有害物质项目 |
规范比对页面
本页面的字段资料来自MCD表格所引用的规范明细
| 字段名称 | 字段说明 | 备注 |
|---|---|---|
| 说明 | MCD表格填写资料与规范比对后的，针对规范细项之预审结果 ，如有不符合的项目将会说明原因 | |
| 佐证 | 由于一个拆解之测试报告可能有1份以上，[佐证]栏显示该[检测结果]之来源[报告号码] | |
| 物质名称(英) | 化学物质英文名称，可被设为规范之管制项目， 要求厂商测试/保证/监视， 亦可用于[成分表]中含有物质之选项 | |
| 物质名称(中) | 化学物质中文名称，可被设为规范之管制项目， 要求厂商测试/保证/监视， 亦可用于[成分表]中含有物质之选项 | |
| CAS No. | CAS全称为Chemical Abstracts Service，是美国化学会的下设组织化学文摘社，为每一种出现在文献中的物质分配一个CAS编号，其目的是为了避免化学物质有多种名称的麻烦 | |
| 管理等级 | 可分为检测、保证、监视， 检测表示必须检测； 保证表示仅需自我宣告即可，不一定要检测； 监视表示暂时未强制要求保证或检测 | 若物质的[管理级别]为监视，可于[检测结果]选择[---]或[N/C] |
| 恕限值 | 该规范所允许的管制物质浓度 | |
| 测报检测结果 | 测试结果，主要指各物质测试之含有情形，可分侦测到或未侦测到，侦测到会提供数值，未侦测到一般显示N.D. | |
| 测报侦测极限值 | 实验方法与测试仪器最低可侦测出来的数值 | |
| 测报单位 | 规范规定各物质检测结果计算的单位，共分做ppm、ug/cm2、ug/m2/week、mg、ug/m2五种，较常见为ppm及ug/cm2 | |
| 成分表% | 成分表中物质之重量百分比 | 系统厂有启动全物质模组，才会显示此字段信息 |
| 成分表ppm | 成分表中物质之重量以ppm表示，重量百分比 1% = 10000 ppm | 系统厂有启动全物质模组，才会显示此字段信息 |
若要快速查找物质，可点击物质信息字段右方的
图示进行筛选。
